可調式扭矩扳手的基本介紹

文章出處： http://m.xsjkbx.cn/ [作者：http://m.xsjkbx.cn/ 人氣：發表時間：2016-06-02 16:42

可調式扭矩扳手的基本介紹

我司的可調式扭矩扳手也叫預置式扭矩扳手。本款可調式扭矩扳手具有預置扭矩?cái)?shù)值和發訊裝置。當緊固件的擰緊扭矩達到預置數值時，能自動發出訊號"嗒"的一聲，同時伴有明顯的手感振動。解除作用力后，扳手各相關零件自動復位，外殼用高檔特制鋁合金材料制造。

可調式扭矩扳手(預置式扭矩板手)的特點

1、具有預設扭矩?cái)?shù)據和聲響裝配。當緊固件的擰緊扭矩達到預設數據時，能自動拍發訊號"卡嗒"（click）的一聲，同時伴有明顯的手撫摸時的感覺振動，提示完成事情。解除效用力后，板子各相關零件能自動復位。

二、可切換二種方向。撥轉棘輪轉向開關，板子可逆時針加力。

3、公、英制（N.m、lbf.ft）雙刻度線；手柄微分刻度線。讀數清晰、精確。

4、硼鋼材料鍛制，堅忍耐用，生存的年限長 。校準追溯至西方強國國家技術標準學會（NBS）。

5、精確度符合 ISO 6789：1992. ASME B107.14 , GGG - W-686.± 4% 。可調式扭矩扳手的使用要領

1、按照工件所需扭矩值要求，確定預設扭矩值。

二、預設扭矩值時，將板子手柄上的鎖定環下拉，同時轉動手柄，調節標尺主刻度線和微分刻度線數據至所需扭矩值。調節好后，松開鎖定環，手柄自動鎖定。

3、在板子方榫上裝上響應規格套筒，并套住緊固件，再在手柄上緩慢用力。施加外力時必須按標明的箭頭方向。當擰緊到拍發信號"卡嗒"（click）的一聲（已達到預設扭矩值），停止加力。一次作業完畢。

4、大規格扭矩板子使用時，可外加接長套桿以便操作省力。

5、如長期不用，調節標尺刻線退至扭矩最小數據處。可調式扭矩扳手使用注意事項：

扭矩扳手是一種緊密控制螺栓和螺母鎖緊力矩的專用工具,應按照下列要求正確使用:

⑴ 不能使用可調式扭矩扳手去拆卸螺栓或螺母。

⑵ 嚴禁在扭矩扳手尾端加接套管延伸力臂，以防損壞扭矩扳手。

(3) 按照需要調節所需的扭矩，并明確承認調節機構處于鎖定狀況才可以使用。

(4) 使用扭矩扳手時，應均衡緩慢地加載，切不可猛拉猛壓，以免造成過載，導致輸出扭矩失準。在達到預置扭矩后，應停止加載。

⑸ 可調式扭矩扳手使用完畢，應將其調至最小扭矩，使測力彈簧充實放松，以延伸其生存的年限。

(6) 應避免水分侵入可調式扭矩扳手，以防零件銹蝕。

（ 7）所選用的扭矩扳手的開口尺寸必須與螺栓或螺母的尺寸一致合，板子開口過大易滑脫并毀傷螺件的六角，在入口汽車維修中，應注意板子公英制的選擇；各類板子的選用原則，一般優先選用套筒板子，其次為梅花板子，再次為開口板子，最后選活動板子。

（ 8）為防止板子損壞和滑脫，應使拉力效用在開口較厚的一邊，這一點兒對受力較大的活動板子尤其應該注意，以防開口出現 " 八 " 字形，損壞螺母和板子。

（ 9）扭矩扳手是按人手的力量來設計的，遇到較緊的羅紋件時，不能用錘擊打板子；除套筒板子外，其他板子都不能套裝加力桿，以防損壞板子或羅紋連接件

（ 10 ）扭矩扳手使用時，當聽見"啪"的一聲時，此時是最適合的

備注：

1.用場:扭矩扳手為旋轉螺栓或螺帽的工具。

2.用處:扭矩扳手扳轉時應該使用拉力，推轉板子極易發生危險。

3.扭力扳可用于松緊螺栓，螺栓旋緊前應先將螺栓清潔并上潤滑油。

4.使用扭矩扳手旋緊螺栓時應勻稱使力，不要使用打擊力。向。當擰緊到拍發信號"卡嗒"（click）的一聲（已達到預設扭矩值），停止加力。一次作業完畢。

4、大規格扭矩板子使用時，可外加接長套桿以便操作省力。

5、如長期不用，調節標尺刻線退至扭矩最小數據處。可調式扭矩扳手使用注意事項：

扭力板子是一種緊密控制螺栓和螺母鎖緊力矩的專用工具,應按照下列要求正確使用:

⑴ 不能使用可調式扭矩扳手去拆卸螺栓或螺母。

⑵ 嚴禁在扭力板子尾端加接套管延伸力臂，以防損壞扭力板子。

(3) 按照需要調節所需的扭矩，并明確承認調節機構處于鎖定狀況才可以使用。

(4) 使用扭力板子時，應均衡緩慢地加載，切不可猛拉猛壓，以免造成過載，導致輸出扭矩失準。在達到預置扭矩后，應停止加載。

⑸ 可調式扭矩扳手使用完畢，應將其調至最小扭矩，使測力彈簧充實放松，以延伸其生存的年限。

(6) 應避免水分侵入可調式扭矩扳手，以防零件銹蝕。

（ 7）所選用的扭力板子的開口尺寸必須與螺栓或螺母的尺寸一致合，板子開口過大易滑脫并毀傷螺件的六角，在入口汽車維修中，應注意板子公英制的選擇；各類板子的選用原則，一般優先選用套筒板子，其次為梅花板子，再次為開口板子，最后選活動板子。

（ 9）扭力板子是按人手的力量來設計的，遇到較緊的羅紋件時，不能用錘擊打板子；除套筒板子外，其他板子都不能套裝加力桿，以防損壞板子或羅紋連接件

（ 10 ）扭力板子使用時，當聽見"啪"的一聲時，此時是最適合的

備注：

1.用場:扭力板子為旋轉螺栓或螺帽的工具。

2.用處:扭力板子扳轉時應該使用拉力，推轉板子極易發生危險。

3.扭力扳可用于松緊螺栓，螺栓旋緊前應先將螺栓清潔并上潤滑油。

4.使用扭力板子旋緊螺栓時應勻稱使力，不要使用打擊力。

附：一些相關概念：

扭力torsion

使材料產生扭改變型時所施加的力，單位N·m。在測材料的扭轉剛度或扭轉模量等力學量時，在以扭轉體式格局測材料動態力學機能時，都需對試樣施加扭力。出格在動態力學的很多測量?jī)x器上，因?yàn)楸容^容易實現自由振蕩或強迫振蕩的扭力施加情勢，所以采用是比較廣泛的。如扭擺分析儀、扭辮分析儀、旋轉流變儀等對試樣都是施加的扭力。

所謂"扭力"就是一個物體所受到軸向扭力與反效用力，常用扭力板子來計量，單位是牛頓·米。常見的受扭力效用的物體有，螺桿螺母副傳動軸等等。

所謂的「扭力」在物理學上應稱為「扭矩」，因?yàn)橐灾{傳訛的結果，各人都說成「扭力」，也就從此流傳下來，為導正看和聽。扭矩的觀念從小課時辰的「杠桿原理」就說明過了，定義是「垂直方向的力乘上與旋轉中心的間隔」，公制單位為牛頓-米(N-m)，除以重力加速度9.8m/sec2然后，單位可換算成國人認識的公斤-米(kg-m)。英制單位則為磅-呎(lb-ft)，在西方強國車的型錄上較為常見，若要轉換成公制，只要將lb-ft的數字除以7.22便可

織夢好，好織夢

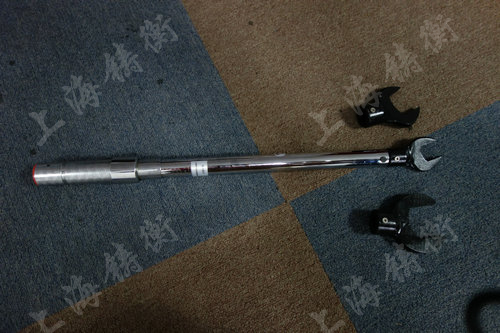

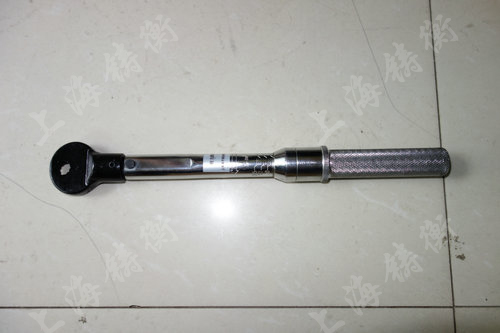

可調式扭矩扳手圖片
