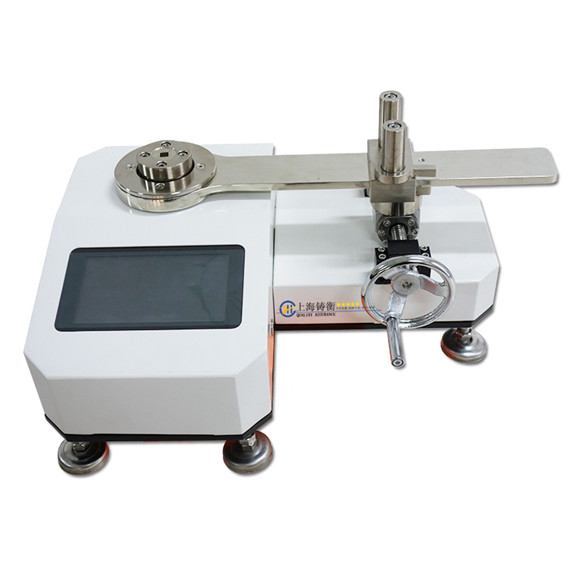

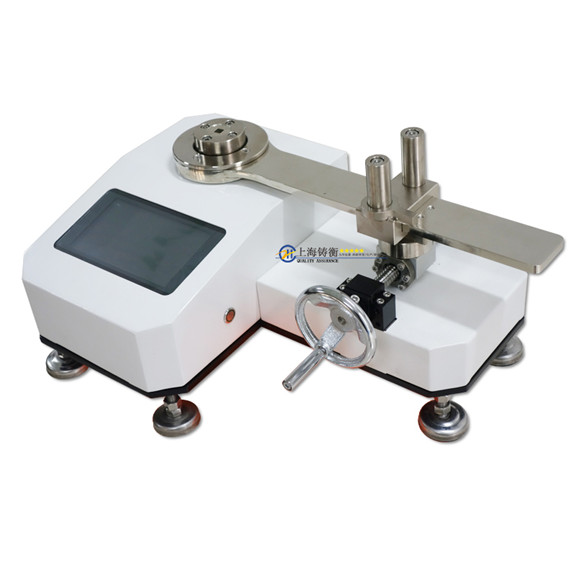

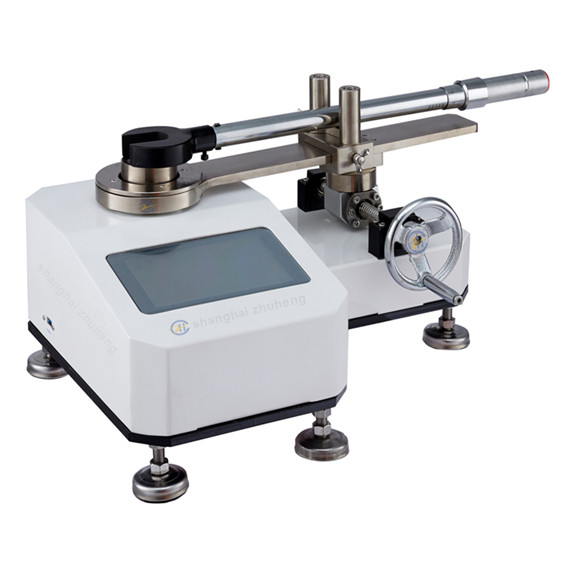

手動扳手正反向扭力矩檢測校準儀 高精度扭矩扳手數顯式力矩校驗儀

SGCMY手動扳手正反向扭力矩檢測校準儀簡介
我司生產供應的扭力矩檢測校準儀可用于有扭矩要求的螺紋緊固擰緊工件。該產品可順逆時針操作，可預設定扭矩值。可優先控制螺紋緊固。適用于精密儀器螺絲鎖緊、等對螺絲鎖緊有較高要求，對鎖緊精度要求較高的場合。應用于電力、輕工、機械、發動機、內燃機、電動車、摩托車、汽車、船舶、飛機等制造行業。手動扳手正反向扭力矩檢測校準儀（又稱扭力扳手測試儀）用于小范圍內測量、觀察、擰緊。液晶數字顯示屏直接讀數易于調整到合適的扭力值。可調節式承力四方孔的裝配更適合各類扳手或起子等被測產品。在峰值工作模式下，具有自動和手動存儲100組扭矩峰值的功能，自動存儲扭矩峰值的時間可在（0.0~4）秒的時間范圍內選擇設定；可通過USB數據線直接和電腦連接通訊，可通過上位機軟件對存儲的數據進行下載、查看、分析備份、刪除、打印輸出。

手動扳手正反向扭力矩檢測校準儀用途
手動扳手正反向扭力矩檢測校準儀是檢定扭矩扳子設備，主要用于檢測各種定力式扭力扳手，數顯式扭力扳手、小型扭力型預制式緊固安裝測力扳手、扭力起子、螺絲刀和各種涉及擰緊力的儀器和產品。

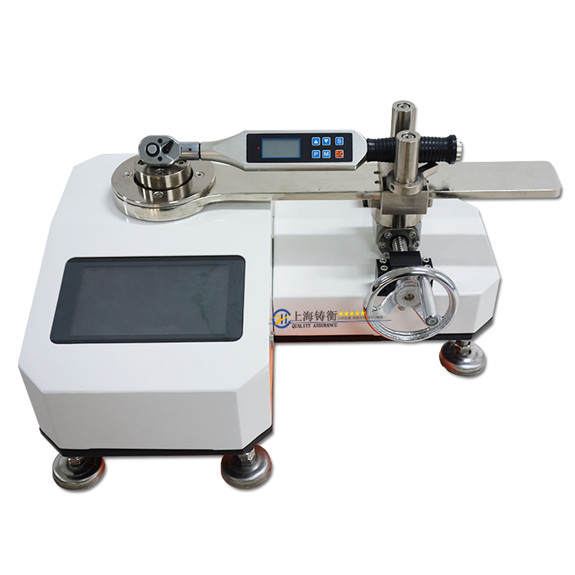

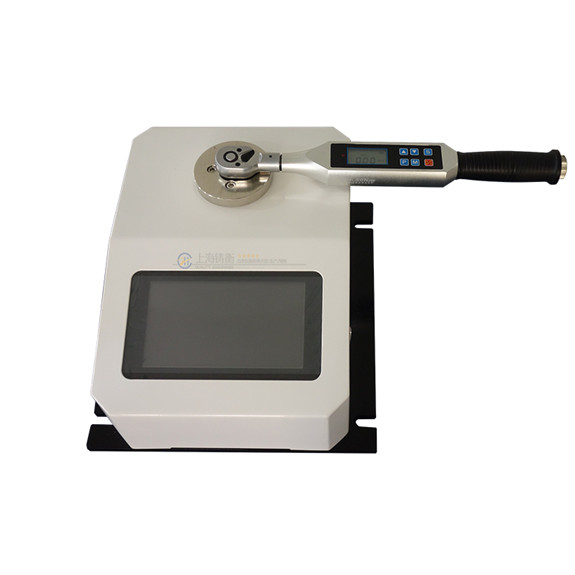

手動扳手正反向扭力矩檢測校準儀圖片（檢測數顯扭力扳手擰緊力）

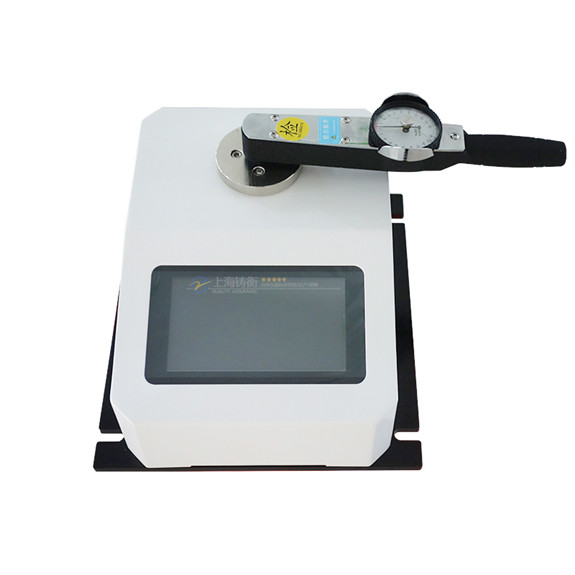

手動扳手正反向扭力矩檢測校準儀圖片（檢測表盤扭力扳手擰緊力）

手動扳手正反向扭力矩檢測校準儀圖片（檢測預置扭力扳手擰緊力）

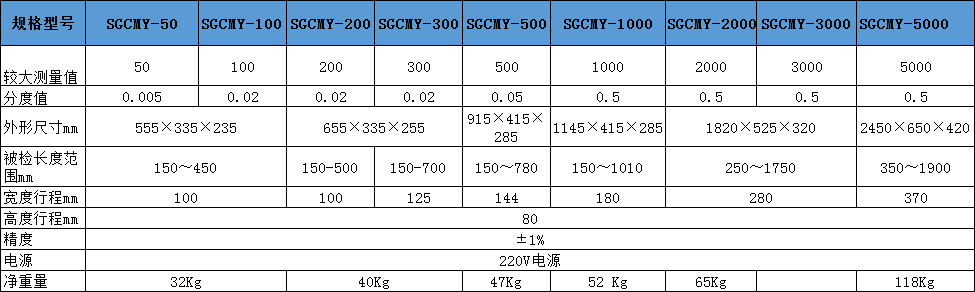

手動扳手正反向扭力矩檢測校準儀規格參數





手動扳手正反向扭力矩檢測校準儀功能特點：
1、高精度、高分辨率、采樣速度快、全屏顯示。
2、采用高精度扭矩傳感器，具有扭矩方向提醒。
3、7寸觸摸屏顯示，峰值保持功能。
4、四種單位互相轉換，可供選擇（N·m、kgf·cm、lbf·in、lbf·ft）。
5、實時、峰值兩種模式可隨意切換。
6、實時顯示，表盤顯示，曲線顯示。
7、實時顯示時間，日期。
8、設置上下限，超量程提醒。
9、可以存儲峰值數據，里面存儲的數據可以進行查看，也可以用U盤導出來。
10、中英文界面顯示，可以根據需求自由切換。
11、可以根據扭力扳手設定對應的編號。

手動扳手正反向扭力矩檢測校準儀液晶觸摸屏顯示界面圖：
1、中英文切換界面
2、主界面顯示：
3、曲線和指針顯示界面：
4、數據存儲界面
1、 功能按鍵
a、單位鍵，當前單位不能滿足測試要求時，可對著單位位置單擊一次，依次顯示單位（N·m、kgf·cm、lbf·in、lbf·ft），可輪流切換。
b、峰值鍵，默認狀態下為實時值，若需要峰值可單擊峰值，實時和峰值可輪流切換。
c、置零鍵，在實時值狀態下按此鍵可回歸零位。
d、切換鍵，按此鍵進入表盤、曲線顯示界面。
e、存儲鍵，可以對當前數值進行儲存，通過查看鍵可以查詢所存儲數據。
F、菜單鍵，進入菜單鍵，可以對設備進行標定調試（非技術人員不能隨便進入）
2、電源接口：連接電源使用儀器（本儀器直接插220V電源使用）。
3、承力四方孔：與被檢物的四方測頭連接。
4、被檢物：如峰值保持表盤式扭矩測力扳手、小型扭力型預制式緊固安裝測力扳手等。
5、手輪：旋動手輪即可進行檢測。

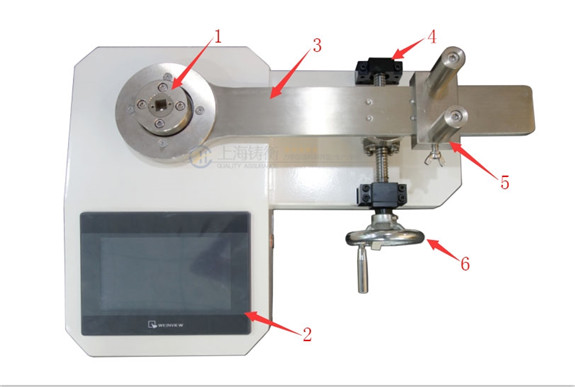

手動扳手正反向扭力矩檢測校準儀部件組成的平面示意圖：

1- 傳感器受力頭：出廠時根據扭矩扳手方頭尺寸配備若干個轉換測試頭，與被檢物的四方測頭連接；
2- 顯示器：觸摸屏顯示窗可設置和顯示扭力值等；
3- 水平受力桿；
4- 螺桿；
5- 高度調節鈕：可調節平臺高度使被測扭矩扳手處于水平狀態，如不在水平狀態可能會導致測量誤差； 左右調節鈕：調節測試平臺使其適合被測扭矩扳手的臂長，也可調節測試平臺的方向以適應扭矩扳手的正反向測量；
6- 驅動手輪：給被測扭矩扳手正反向加載或卸載；

上海鑄衡廠家生產供應的扭矩測試儀有7種：便攜式扭力測試儀，動態扭力測試儀，扭矩扳手測試儀，數顯扭矩測試儀，瓶蓋扭矩測試儀，電批扭矩測試儀，彈簧扭矩測試儀可根據自己的需要可以點擊→ 咨詢    聯絡我們

承力四方孔尺寸
不能隨意碰撞承力四方孔，以免造成破壞。下面是承力四方孔的平面圖：





手動扳手正反向扭力矩檢測校準儀操作步驟
1、插好電源連接線，放入承力四方孔。
2、打開硬開關。
3、放好被檢物，將被檢物的四方測頭放入該檢定儀的承力四方孔內。
4、被檢物的尾部不碰到外物，調整好高度調節塊和長度調節塊，顯示屏清零。
5、搖動手輪，開始檢測。
6、檢測時若要變換單位，按“單位切換”鍵，四種單位互相切換，按一下就切換一個單位。

手動扳手正反向扭力矩檢測校準儀工作環境
1、操作溫度：-10℃~40℃。
2、操作濕度：≤90%RH、。
3、周圍無震動源和無腐蝕性環境。

上海鑄衡廠家生產供應的扭矩扳手有5種：數顯扭矩扳手，表盤扭矩扳手，預置扭矩扳手，電動扭矩扳手，扭矩扳手倍增器這5種扭矩扳手，有需要的用戶也可以根據需要可以點擊→ 咨詢    聯絡我們


產品執行標準
GB/T 16823.3-2010   《緊固件 扭矩-夾緊力試驗》

RB/T 034-2020  《測量設備校準周期的確定和調整方法指南》

GB/T 15637-2012 《數字多用表校準儀通用規范》

GB/T 3229-2018   《螺栓螺母用裝配工具 手動和機動螺刀頭的傳動端和連接部件的尺寸及扭矩試驗》

GB/T 3098.9-2020   《緊固件機械性能 有效力矩型鋼鎖緊螺母》

JB/T 13217-2017    《工業機械數字控制系統用力矩電動機》
