由高精度扭矩傳感器和受力支架等共同組成。其測試性能穩定、功能豐富、操作簡便。該儀器是一款性價比很高的測試儀器，已廣泛應用于電力、輕工、機械、發動機、內燃機、電動車、摩托車、汽車、船舶、飛機等制造行業和計量檢測部門。

扭力的單位及換算:1N≈0.1KG  1NM≈0.1KGM(公斤力)

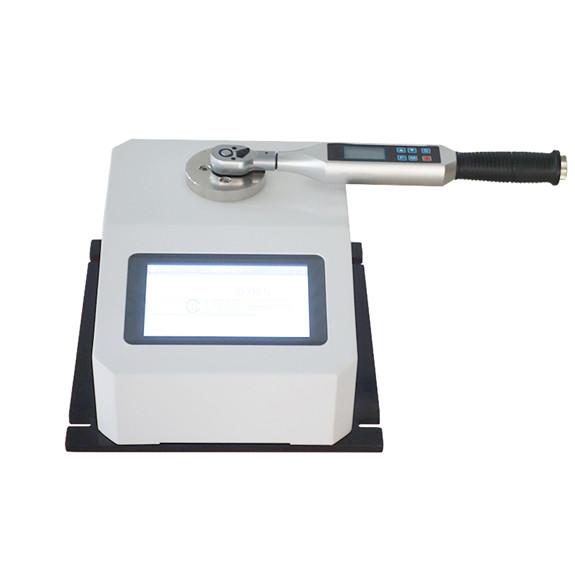

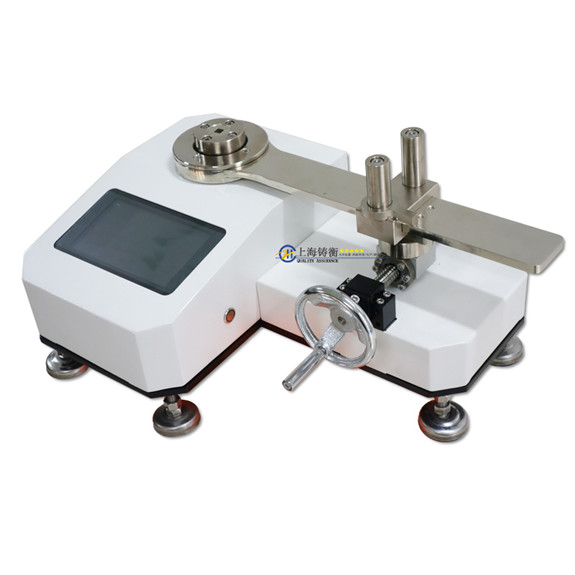

五金行業用扭力扳手校準儀圖片（檢測小量程數顯扭力扳手擰緊力）

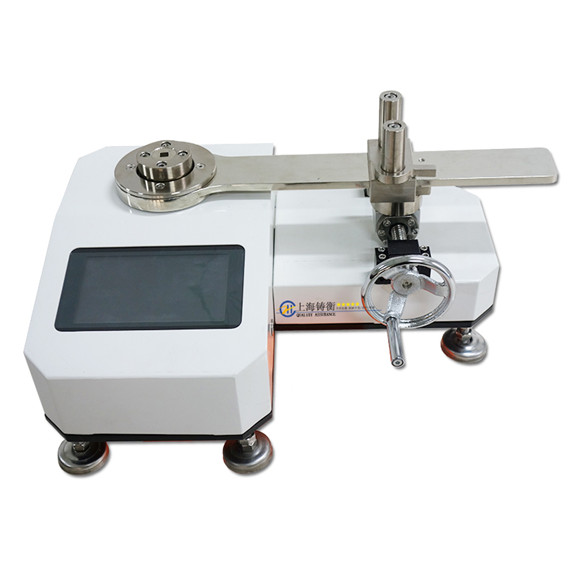

（檢測套筒指針扭矩扳手擰緊力）

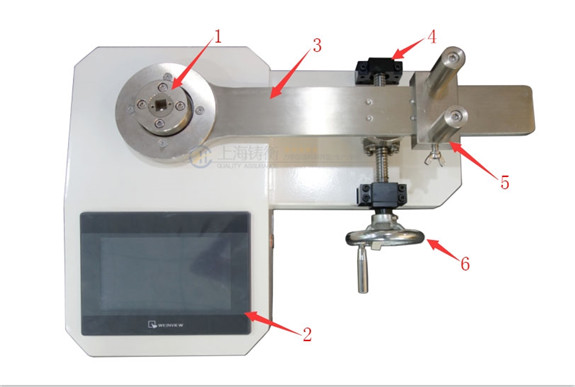

五金行業用扭力扳手校準儀部件組成的平面示意圖：

1- 傳感器受力頭：出廠時根據扭矩扳手方頭尺寸配備若干個轉換測試頭，與被檢物的四方測頭連接；

2- 顯示器：觸摸屏顯示窗可設置和顯示扭力值等；

3- 水平受力桿；

4- 螺桿；

5- 高度調節鈕：可調節平臺高度使被測扭矩扳手處于水平狀態，如不在水平狀態可能會導致測量誤差； 左右調節鈕：調節測試平臺使其適合被測扭矩扳手的臂長，也可調節測試平臺的方向以適應扭矩扳手的正反向測量；

6- 驅動手輪：給被測扭矩扳手正反向加載或卸載；

承力四方孔尺寸

不能隨意碰撞承力四方孔，以免造成破壞。下面是承力四方孔的平面圖：

五金行業用扭力扳手校準儀操作步驟

1、插好電源連接線，放入承力四方孔。

2、打開硬開關。

3、放好被檢物，將被檢物的四方測頭放入該檢定儀的承力四方孔內。

4、被檢物的尾部不碰到外物，調整好高度調節塊和長度調節塊，顯示屏清零。

5、搖動手輪，開始檢測。

6、檢測時若要變換單位，按“單位切換”鍵，四種單位互相切換，按一下就切換一個單位。

五金行業用扭力扳手校準儀工作環境

1、操作溫度：-10℃~40℃。

2、操作濕度：≤90%RH、。

3、周圍無震動源和無腐蝕性環境。
